iPod Touch 4e generatie bovenkant van het logic board

iPod Touch 4e generatie frontpaneel wordt door lijm aan de achterkant bevestigd. Het gebruik van een warmtepistool om de lijm zacht te maken is ten zeerste aanbevolen.

Met het warmtepistool laag ingesteld, kunt u beginnen met het verwarmen van het onderste gedeelte van de Touch bij de home-knop.

Er wordt aanbevolen om het gewenste deel met ronddraaiende bewegingen te verhitten en warmte gelijkmatig te verspreiden langs het apparaat.

Pas op, de Touch zal zeer heet zijn. Het kan nuttig zijn om het toestel vast te houden met een handdoek tijdens het wrikken.

Plaats de rand van een iPod openingstool tussen het glazen frontpaneel en het zwarte plastic frame naast de home-knop.

Probeer niet te wrikken tussen het zwarte plastic frame en de stalen achterkant.

Wrik de onderkant van het frontpaneel omhoog, maar zorg ervoor dat het glas niet te ver buigt.

Als het te moeilijk is om het frontpaneel los te wrikken, verwarm het dan weer en probeer het opnieuw.

Als er genoeg ruimte is om de onderkant van het frontpaneel te tillen, til deze omhoog van de behuizing van de Touch zodat de lijm langs de linker- en rechterkant los komt.

Als de lijm te moeilijk is te scheiden, maak dan gebruik van een warmtepistool totdat deze zacht wordt voordat u verder gaat.

Door de constructie van de 4e generatie Touch, kan de digitizer kabel niet worden losgekoppeld wanneer het logic board wordt verwijderd. Wees uiterst voorzichtig bij het werken met het frontpaneel, omdat het aan de rest van de Touch wordt bevestigd door de zeer kwetsbare digitizer kabel.

Ook de display datakabel is zeer kort en is verbonden met het logic board aan de bovenkant van het frontpaneel. Als het niet wordt losgekoppeld terwijl het vrijmaken van de bovenste rand van het frontpaneel, moet u deze loskoppelen met een iPod openingstool voordat u het frontpaneel weg van de Touch trekt.

Trek voorzichtig de bovenkant van het frontpaneel weg van de lijm waarmee deze aan de Touch vast zit, ga hierbij voorzichtig om met de korte digitizer kabel waarmee de twee componenten verbonden zijn.

Verwijder de volgende acht Phillips # 00 schroeven:

Een 3,5 mm Phillips schroef

Twee 3,0 mm Phillips schroeven

Een 2.3 mm Phillips schroef

Een 2.4 mm Phillips schroef

Drie 2,0 mm Phillips schroeven

Gebruik de rand van een iPod openingstool om de dunne stalen cover van de camera aan de achterkant te wrikken.

Wees voorzichtig met de kleine veer gelegen nabij het frame naast de camera (geel gemarkeerd).

Verwijder de stalen cover van de iPod.

Plaats de rand van de iPod openingstool onder de stalen plaat bij de linkeronderhoek van de Touch.

Wrik omhoog om de plaat te scheiden van de lijm waarmee deze vast zit aan de plastic behuizing.

Als de plaat nog steeds verbonden is aan het logic board, verhit het gebied weer om de lijm los te maken, dan scheid de plaat van het logic board met behulp van de openingstool.

Wees uiterst voorzichtig, want de spreker ligt onder het gebied getoond op de afbeelding. Het is verbonden met zeer dunne en korte draden.

Er is een zeer dunne lintkabel hier, waarmee de volume en power knoppen vast zitten aan het locig board. Probeer te werken rond dit gebied, zoals aangetoond, om het kabeltje niet te scheuren. Het is uiterst kwetsbaar.

Deze kabel zal heel snel scheuren als u niet voorzichtig bent.

Ook is er lijm onder het in rood aangetoonde gebied.

Til de stalen plaat langzaam om deze los te maken van de achterkant.

Wees voorzichtig om de koperen tape niet te scheuren waarmee de camera aan de achterkant vast zit.

Til de stalen plaat omhoog van de achterkant en trek het stukje koperen tape dat aan de camera vast zit.

Gebruik de iPod openingstool om de connector van de koptelefoonaansluiting los te maken van zijn aansluiting op het logic board.

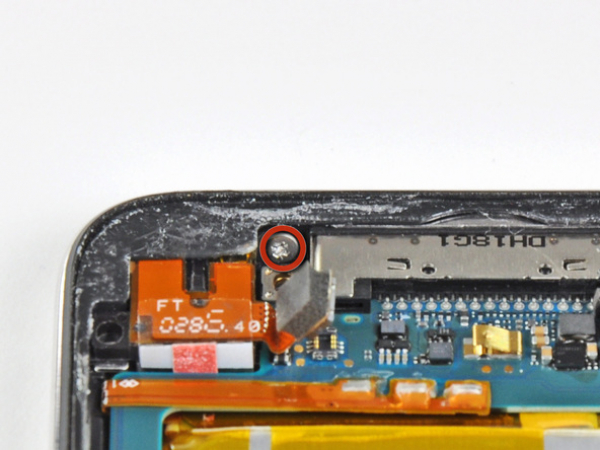

Verwijder de 2,6 mm Phillips schroef waarmee de hoofdtelefoonaansluiting aan de achterkant vast zit.

De schroef zit in een hoek van 90 graden. Zorg ervoor om deze te verwijderen op deze hoek.

Gebruik de iPod openingstool om de rand van de koptelefoonaansluiting naast de batterij te tillen van de uitsparing.

Verwijder de koptelefoonaansluiting van zijn plaats aan de achterkant.

Verwijder de drie schroeven bij de bovenkant van het logic board:

Een 2.0 mm Phillips schroef

Twee 2,3 mm Phillips schroeven

Gebruik de rand van de iPod openingstool om de camera aan de achterkant voorzichtig los te wrikken van de achterkant.

Gebruik de iPod openingstool om de rand van het logic board naast de batterij op te tillen om het te pakken met uw andere hand.

Let op dat u het logic board niet te ver buigt, want het is zeer dun en breekbaar.

Terwijl u het logic board voorzichtig optilt met uw hand, gebruik dan een iPod openingstool om het logic board op te tillen bij de koperen tape aan de bovenkant van het logic board.

Het logic board zal voldoende worden opgetild wanneer de laatste beeldscherm connector van de bovenrand van de achterkant is verdwenen.
