iPod Touch 4e Generatie Volume/Power knop kabel installeren

iPod Touch 4e generatie frontpaneel wordt door lijm aan de achterkant bevestigd. Het gebruik van een warmtepistool om de lijm zacht te maken is ten zeerste aanbevolen.

Met het warmtepistool laag ingesteld, kunt u beginnen met het verwarmen van het onderste gedeelte van de Touch bij de home-knop.

Er wordt aanbevolen om het gewenste deel met ronddraaiende bewegingen te verhitten en warmte gelijkmatig te verspreiden langs het apparaat.

Pas op, de Touch zal zeer heet zijn. Het kan nuttig zijn om het toestel vast te houden met een handdoek tijdens het wrikken.

Plaats de rand van een iPod openingstool tussen het glazen frontpaneel en het zwarte plastic frame naast de home-knop.

Probeer niet te wrikken tussen het zwarte plastic frame en de stalen achterkant.

Wrik de onderkant van het frontpaneel omhoog, maar zorg ervoor dat het glas niet te ver buigt.

Als het te moeilijk is om het frontpaneel los te wrikken, verwarm het dan weer en probeer het opnieuw.

Als er genoeg ruimte is om de onderkant van het frontpaneel te tillen, til deze omhoog van de behuizing van de Touch zodat de lijm langs de linker- en rechterkant los komt.

Als de lijm te moeilijk is te scheiden, maak dan gebruik van een warmtepistool totdat deze zacht wordt voordat u verder gaat.

Door de constructie van de 4e generatie Touch, kan de digitizer kabel niet worden losgekoppeld wanneer het logic board wordt verwijderd. Wees uiterst voorzichtig bij het werken met het frontpaneel, omdat het aan de rest van de Touch wordt bevestigd door de zeer kwetsbare digitizer kabel.

Ook de display datakabel is zeer kort en is verbonden met het logic board aan de bovenkant van het frontpaneel. Als het niet wordt losgekoppeld terwijl het vrijmaken van de bovenste rand van het frontpaneel, moet u deze loskoppelen met een iPod openingstool voordat u het frontpaneel weg van de Touch trekt.

Trek voorzichtig de bovenkant van het frontpaneel weg van de lijm waarmee deze aan de Touch vast zit, ga hierbij voorzichtig om met de korte digitizer kabel waarmee de twee componenten verbonden zijn.

Verwijder de volgende acht Phillips # 00 schroeven:

Een 3,5 mm Phillips schroef

Twee 3,0 mm Phillips schroeven

Een 2.3 mm Phillips schroef

Een 2.4 mm Phillips schroef

Drie 2,0 mm Phillips schroeven

Gebruik de rand van een iPod openingstool om de dunne stalen cover van de camera aan de achterkant te wrikken.

Wees voorzichtig met de kleine veer gelegen nabij het frame naast de camera (geel gemarkeerd).

Verwijder de stalen cover van de iPod.

Plaats de rand van de iPod openingstool onder de stalen plaat bij de linkeronderhoek van de Touch.

Wrik omhoog om de plaat te scheiden van de lijm waarmee deze vast zit aan de plastic behuizing.

Als de plaat nog steeds verbonden is aan het logic board, verhit het gebied weer om de lijm los te maken, dan scheid de plaat van het logic board met behulp van de openingstool.

Wees uiterst voorzichtig, want de spreker ligt onder het gebied getoond op de afbeelding. Het is verbonden met zeer dunne en korte draden.

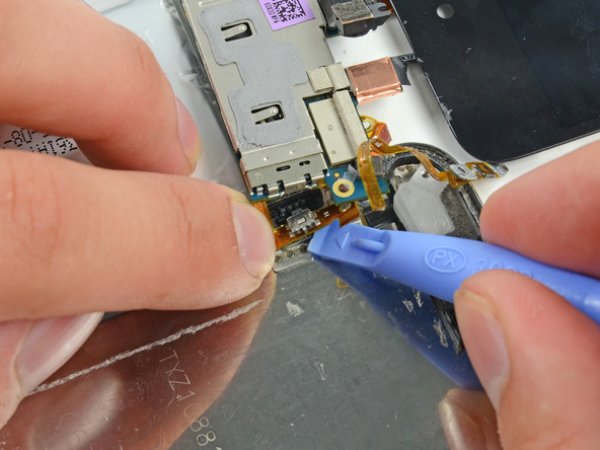

Er is een zeer dunne lintkabel hier, waarmee de volume en power knoppen vast zitten aan het locig board. Probeer te werken rond dit gebied, zoals aangetoond, om het kabeltje niet te scheuren. Het is uiterst kwetsbaar.

Deze kabel zal heel snel scheuren als u niet voorzichtig bent.

Ook is er lijm onder het in rood aangetoonde gebied.

Til de stalen plaat langzaam om deze los te maken van de achterkant.

Wees voorzichtig om de koperen tape niet te scheuren waarmee de camera aan de achterkant vast zit.

Til de stalen plaat omhoog van de achterkant en trek het stukje koperen tape dat aan de camera vast zit.

Gebruik de iPod openingstool om de connector van de koptelefoonaansluiting los te maken van zijn aansluiting op het logic board.

Verwijder de 2,6 mm Phillips schroef waarmee de hoofdtelefoonaansluiting aan de achterkant vast zit.

De schroef zit in een hoek van 90 graden. Zorg ervoor om deze te verwijderen op deze hoek.

Gebruik de iPod openingstool om de rand van de koptelefoonaansluiting naast de batterij te tillen van de uitsparing.

Verwijder de koptelefoonaansluiting van zijn plaats aan de achterkant.

Verwijder de drie schroeven bij de bovenkant van het logic board:

Een 2.0 mm Phillips schroef

Twee 2,3 mm Phillips schroeven

Gebruik de rand van de iPod openingstool om de camera aan de achterkant voorzichtig los te wrikken van de achterkant.

Gebruik de iPod openingstool om de rand van het logic board naast de batterij op te tillen om het te pakken met uw andere hand.

Let op dat u het logic board niet te ver buigt, want het is zeer dun en breekbaar.

Terwijl u het logic board voorzichtig optilt met uw hand, gebruik dan een iPod openingstool om het logic board op te tillen bij de koperen tape aan de bovenkant van het logic board.

Het logic board zal voldoende worden opgetild wanneer de laatste beeldscherm connector van de bovenrand van de achterkant is verdwenen.

Met een plastic openingstool, wrik voorzichtig de luidspreker van de iPod uit zijn houder in de behuizing.

Probeer de luidspreker niet volledig te verwijderen. Hij is nog gesoldeerd aan de onderzijde van het logic board.

Laat de luidspreker boven de batterij rusten, zodat u kunt doorgaan met het installeren van de batterij.

In de volgende paar stappen, zult u de lijm van onder de batterij, het logic board, en het frame onder de batterij losmaken. Doe dit langzaam, voorzichtig en gelijkmatig. Let op dat u de batterij niet scheurt of het logic board buigt.

Gebruik de plastic openingstool om de lijm rond de drie vrije randen van de batterij omhoog te wrikken.

Probeer de batterij niet helemaal uit te halen, maar gewoon losmaken van de lijm.

Wanneer de randen van de accu losgemaakt zijn, wrik de rand van het logic board omhoog. Begin bovenaan en ga naar beneden, langs de zijkant van het board.

Om het buigen / breken van het logic board te voorkomen, probeer het niet helemaal te verwijderen. De dock connector zit nog steeds in het frame. Nogmaals, probeer alleen de lijm los te maken.

Met een plastic openingstool, duw voorzichtig de dock connector uit de behuizing. Duw elke hoek gelijkmatig totdat de connector los komt.

Omdat de dock connector op het logic board wordt aangesloten, als u deze uit de behuizing duwt kan het logic board beginnen te buigen. Wees extra voorzichtig om het board niet permanent te vervormen.

Zodra de lijm onder het logic board / accu losgemaakt is, til het aan de zijkant omhoog en draai het voorzichtig om, zodat u bij de onderkant van de batterij kunt.

Het logic board is nog steeds verbonden aan de achterkant. Probeer het niet volledig te scheiden, of u zult het lintkabel scheuren.

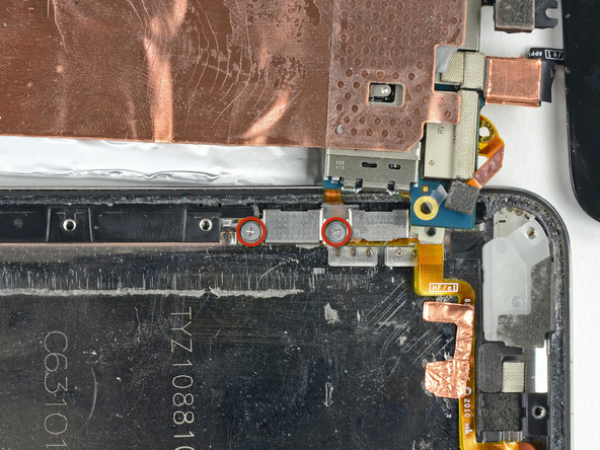

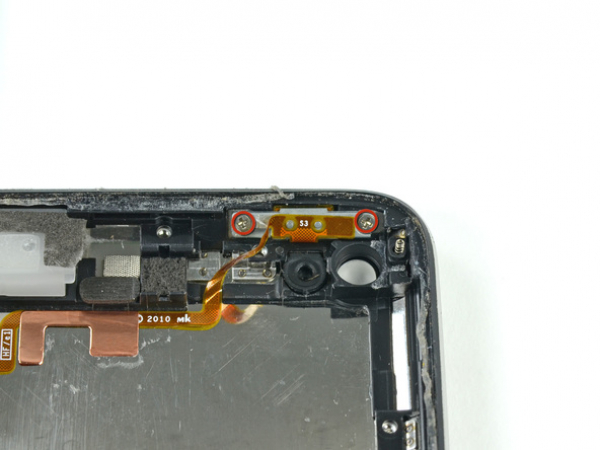

Verwijder de twee 1,3 mm Phillips #00 schroeven waarmee de Volume / Power knop kabel vast zit.

Til en verwijder de metalen cover uit de achterkant.

Met de hoek van de plastic openingstool, haal de lintkabel weg, zodat u bij de schroef eronder kunt.

U hoeft de kabel niet te buigen of scheuren, haal het gewoon ver genoeg aan de kant zodat u bij de schroef kan.

Verwijder de twee 2,0 mm Phillips schroeven waarmee de power knop aan het achterpaneel vast zit.

Gebruik de rand van de plastic openingstool het stukje koperen tape op de volume / power knop weg te halen.

Til en verwijder het stukje koperen tape van de Touch.

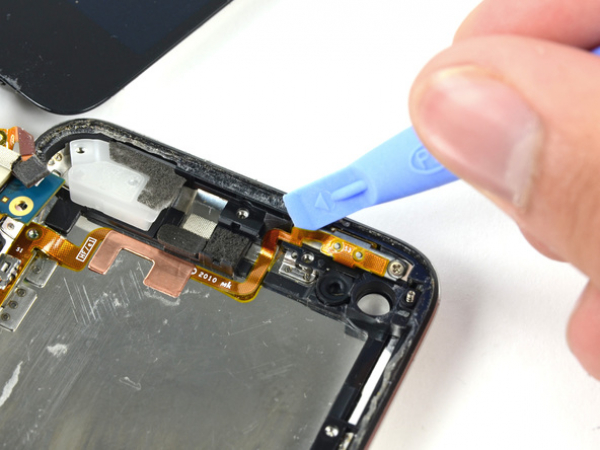

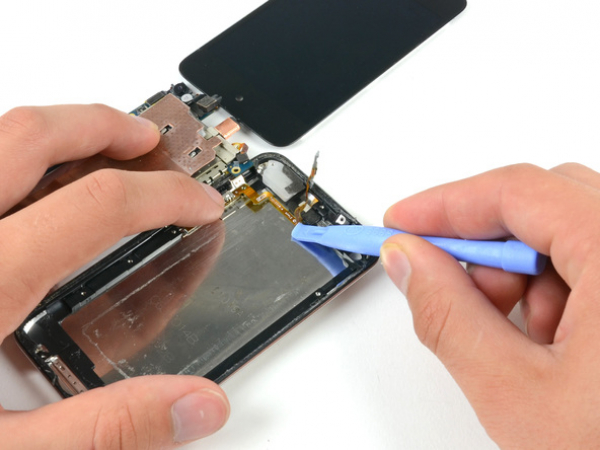

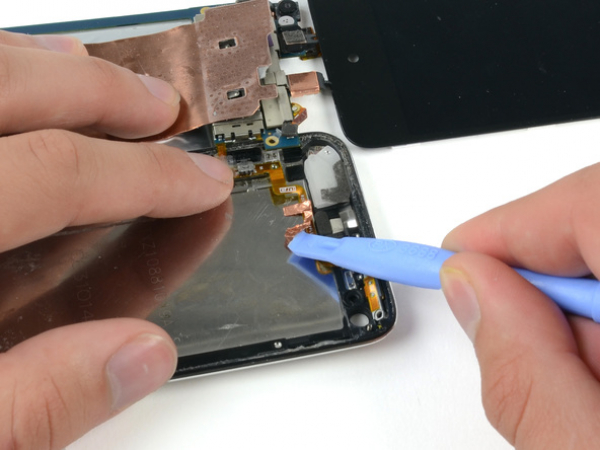

Schuif de plastic openingstool onder de lengte van het lint kabeltje om dit los te maken van het achterpaneel.

Steek de plastic openingstool onder elke volumeknop en wrik ze los van de case.

Draai het logic board / accu geheel zodat u tot de lintkabel soldeerverbindingen kunt.

In de volgende paar stappen, zult u de vier volume / power knop lintkabel soldeerverbindingen solderen op het logic board.

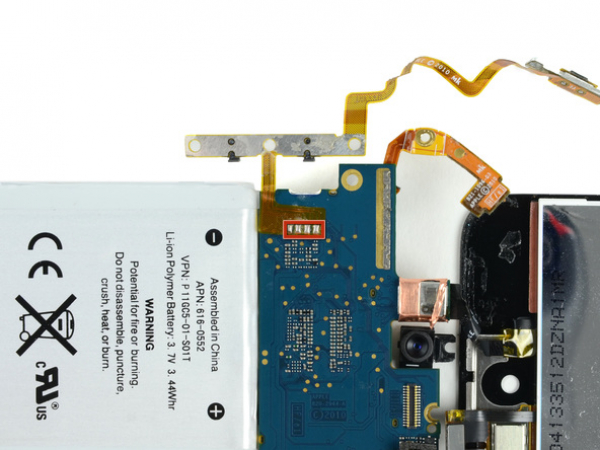

De volume / power knop kabel wordt via soldeer punten met kleine gaatjes bevestigd die verder gaan door de kabel en hechten aan platte punten op het logic board. In deze stap gaat u elke soldeer punt apart verhitten tijdens het gebruik van een metalen spudger om het los te wrikken van het logic board.

Verbind tussen de soldeer punten met uw spudger niet, zowel op het bord als op de lint kabel. Kortsluitingen hebben het potentieel om het logic board te scheuren.

Pas op dat u het board en de kabel niet te warm maakt. Houd slechts het topje van de ijzer tegen de punt lang genoeg om de soldeer te smelten. Overmatige warmte heeft het potentieel om het logic board te ruïneren of de lintkabel te smelten.

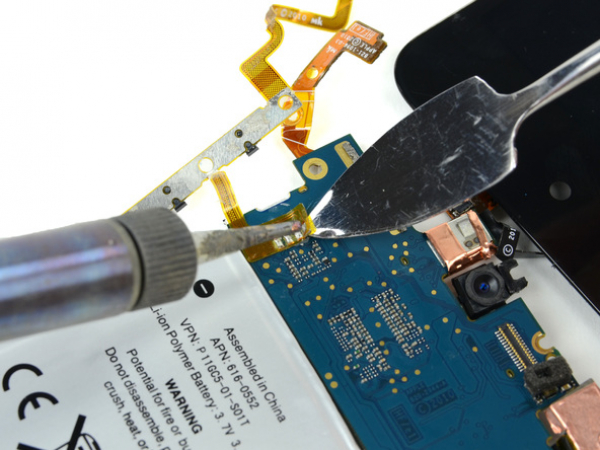

Begin vanuit de buitenkant van de lintkabel. Verhit de buitenste soldeer punt en wrik voorzichtig omhoog van onder de lint kabel om deze los te maken van het board. Herhaal deze procedure voor elke van de drie resterende punten, en werk van rechts naar links.

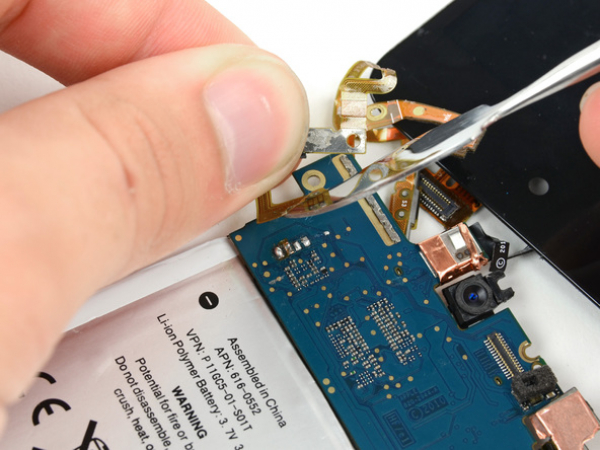

Nu is de kabel los van het logic board.

Verwijder de oude kabel van de Touch en leg het opzij.

Plaats de vervangende kabel op zijn plaats en breng de uiterst rechts contact op aan lijn met de uiterst rechte soldeer punt. Gebruik twee kleine stroken van elektrische tape om de kabel te houden tegen de soldeer punten.

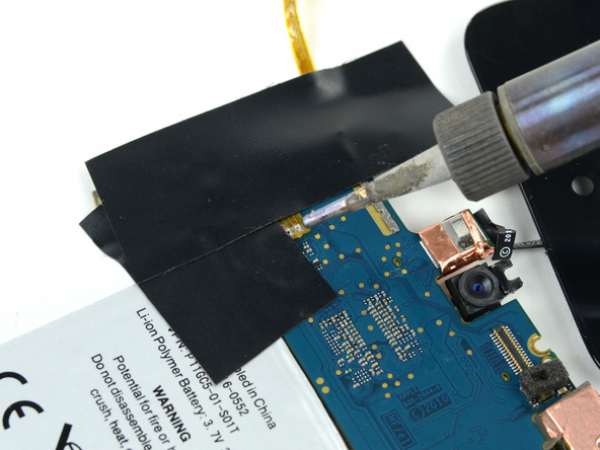

Plaats twee stroken tape over het uiteinde van de lintkabel aan de twee linker soldeer punten en houd de contactpunten naar beneden tegen het logic board.

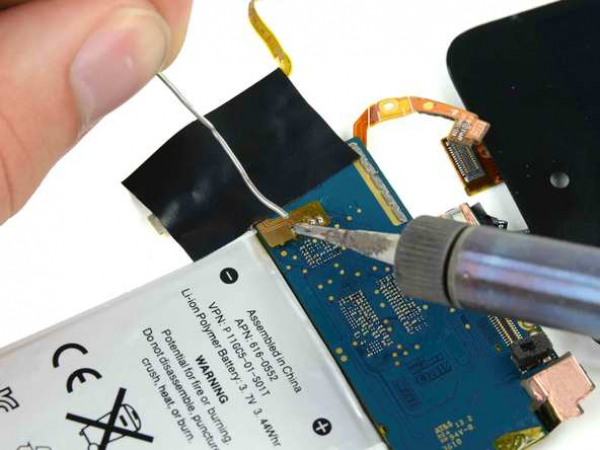

Verhit de uiterst rechtse contact totdat de soldeer hieronder smelt, breng dan een kleine hoeveelheid soldeer aan de contact, te laten stromen door de twee gaatjes in de kabel en naar het logic board.

Let op dat u niet te veel soldeer toevoegt. De vereiste hoeveelheid voor het goede verbinden is zeer klein.

Zodra de soldeer in de contact punt is, verwijder dan zowel de soldeer als ijzer.

Herhaal dit proces met de tweede soldeer punt.

Verwijder de oude tape en plak een nieuw stukje tape om de kabel op zijn plaats te houden, maar zorg ervoor dat de andere twee punten zichtbaar zijn. Als u tevreden bent met de positie van de kabel ten opzichte van de punten op het board, ga door. Als niet, ontsoldeer de eerste verbinding en probeer het opnieuw.

Soldeer de twee andere punten op het logic board, en zorg ervoor at u de kabel of het board niet te warm maakt.
