Samsung Galaxy Note 2 camera aan de achterkant vervangen

Neem het uiteinde van de stylus en trek deze uit de sleuf.

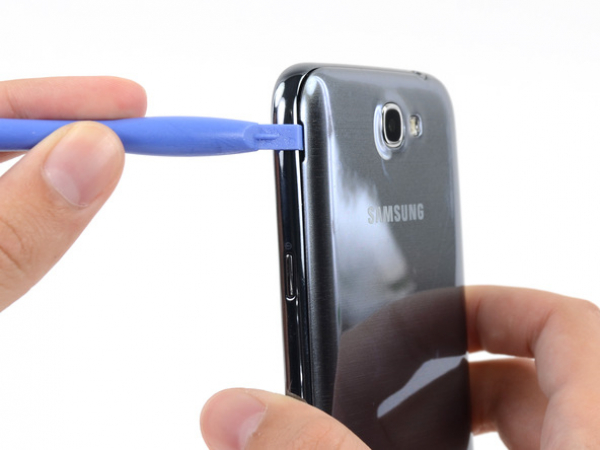

Duw een plastic openingstool, of uw nagel, in de opening links van de camera aan de achterkant, naast de power knop.

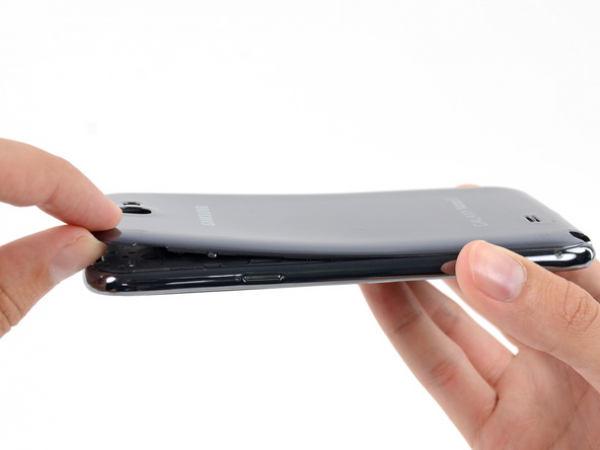

Til de achterkant omhoog, bij de hoek die het dichtst bij de uitsparing zit, en verwijder deze van de telefoon.

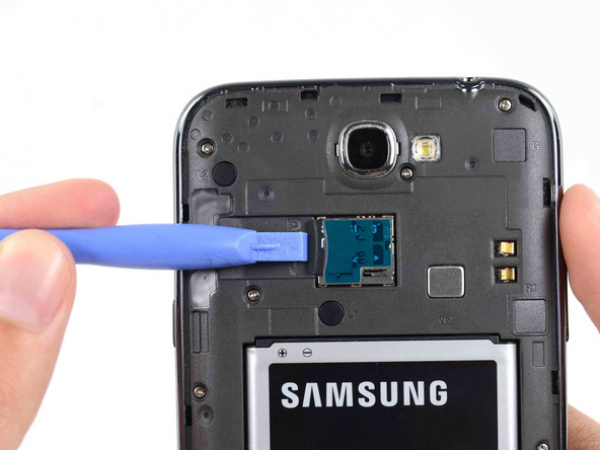

Als er een SD-kaart in de telefoon zit, maak gebruik van het platte uiteinde van een spudger of uw nagel, om de microSD-kaart iets dieper in de sleuf te duwen totdat u een klik hoort.

Na de klik, kunt u de kaart verwijderen van de sleuf.

Verwijder de microSD-kaart.

Voor de montage, duw de microSD-kaart in de sleuf totdat deze vastklikt.

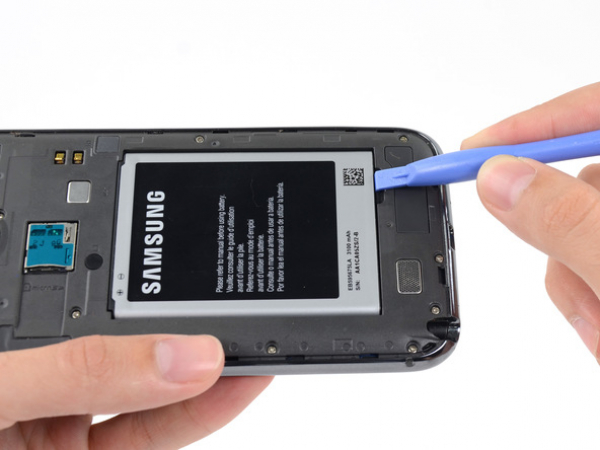

Plaats een plastic opener, of uw vinger, in de uitsparing van het batterijvak en til de batterij omhoog.

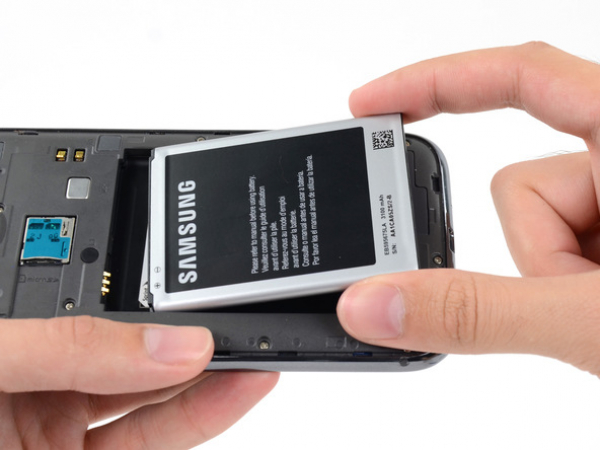

Verwijder de batterij uit de middenbehuizing.

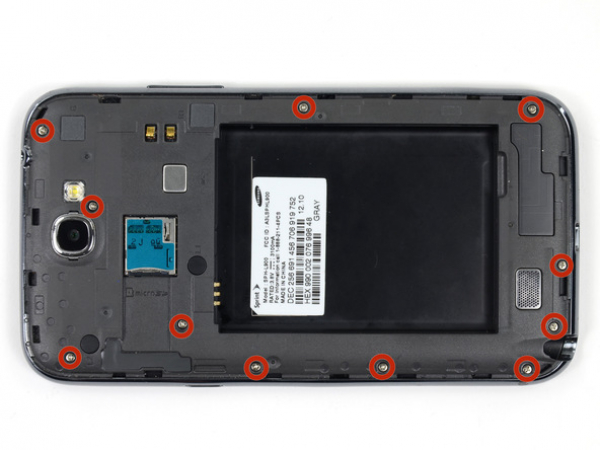

Verwijder de elf 4,0 mm Phillips # 00 schroeven waarmee de middenbehuizing aan het scherm vastzit.

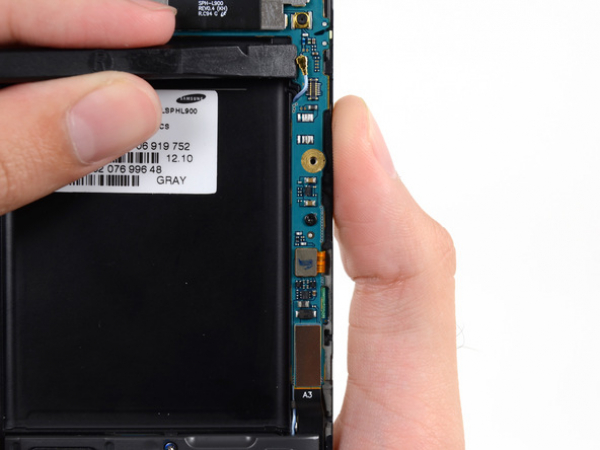

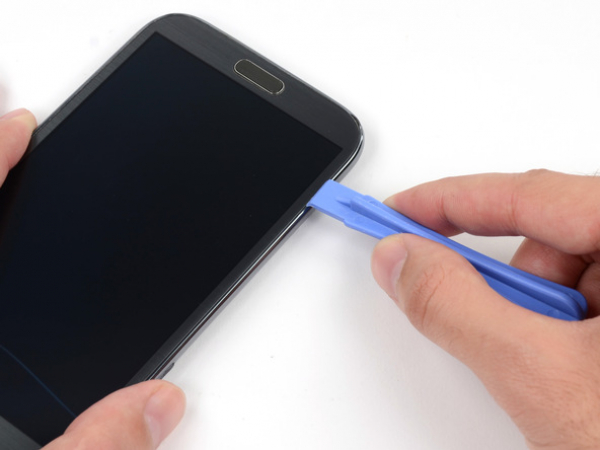

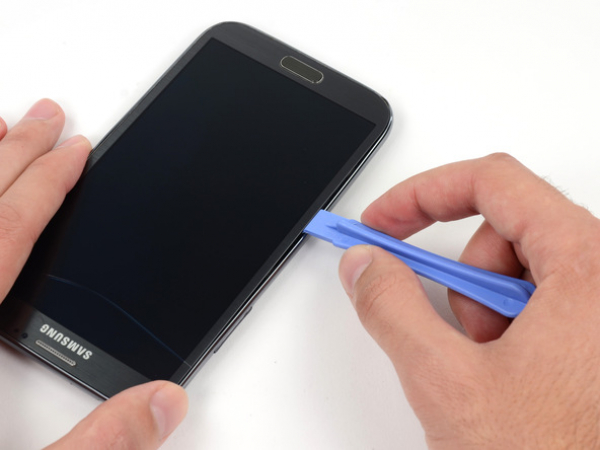

Plaats de plastic openingstool tussen de middenbehuizing en het frontpaneel aan de zijkant van de telefoon.

Schuif de kunststof opener langs de rand.

Blijf de openingstool doorschuiven langs de rand.

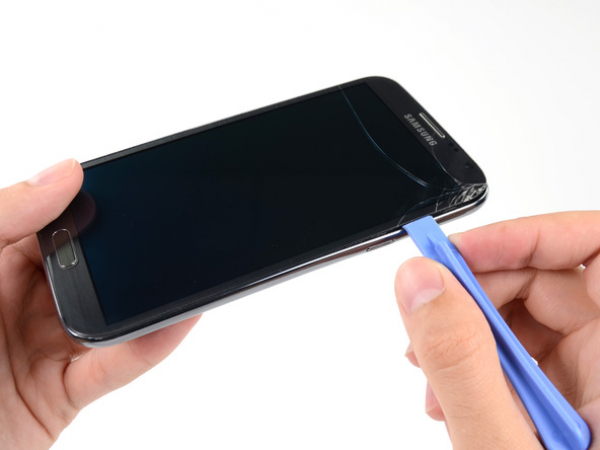

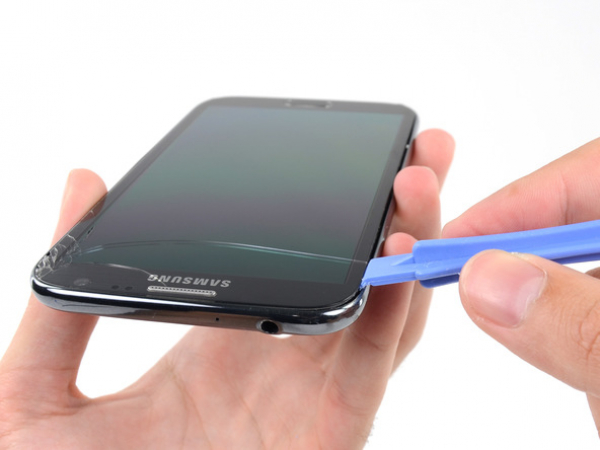

Wrik voorzichtig de plastic openingstool langs de hoek.

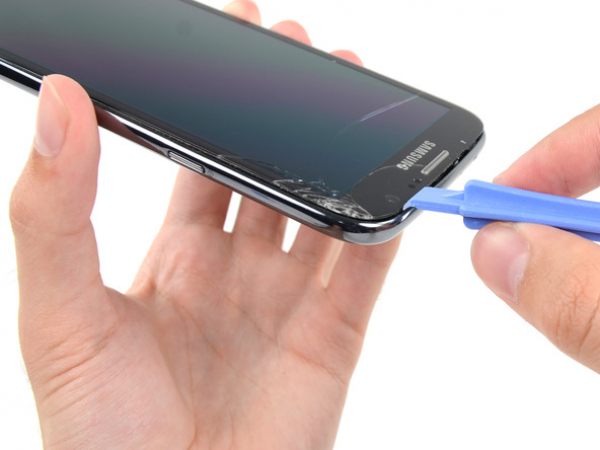

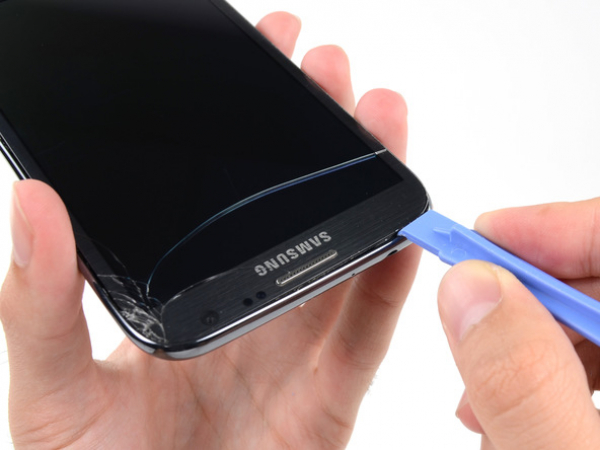

Wrik langs de bovenkant van de telefoon met de plastic openingstool.

Duw de plastic openingstool naar beneden om de hoek van de middenbehuizing los te maken van het scherm.

Maak de laatste klemmetjes los die naast de powerknop vastzitten.

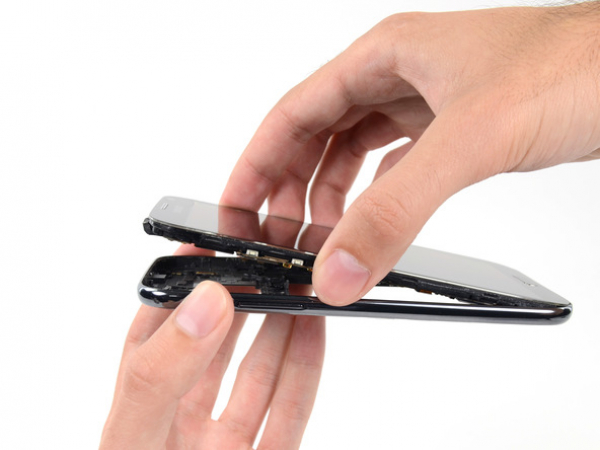

Verwijder het scherm van de middenbehuizing.

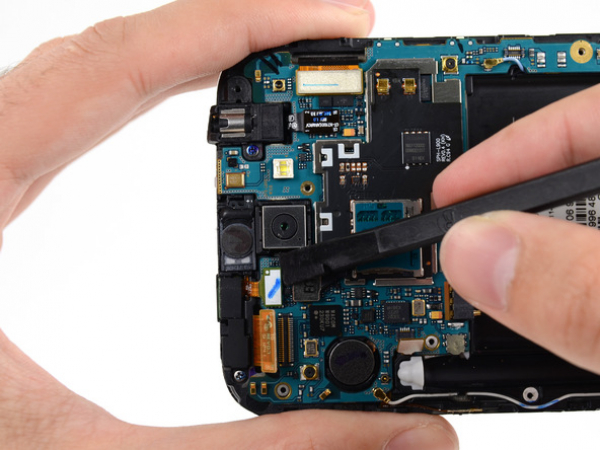

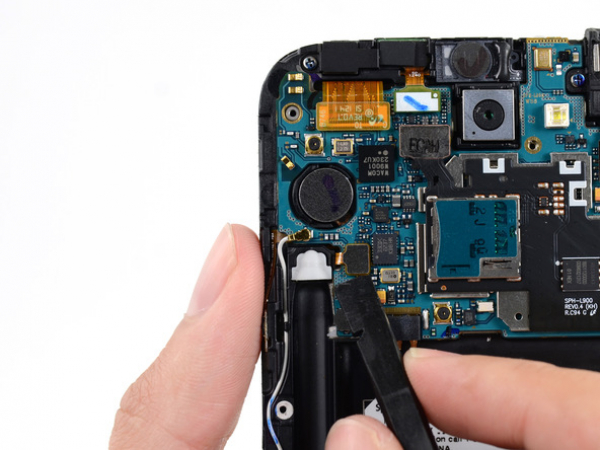

Ontkoppel de vibrator / powerknop kabel met behulp van een spudger.

Ontkoppel de antennekabel.

Ontkoppel de scherm kabelconnector.

Ontknoppel de front camera connector.

Ontknoppel de headset kabelconnector.

Ontknoppel de digitizer kabelconnector.

Gebruik de spudger om de antennekabel los te maken van het moederbord.

Ontkoppel de soft-button kabel connector.

Ontkoppel de USB-kabelconnector.

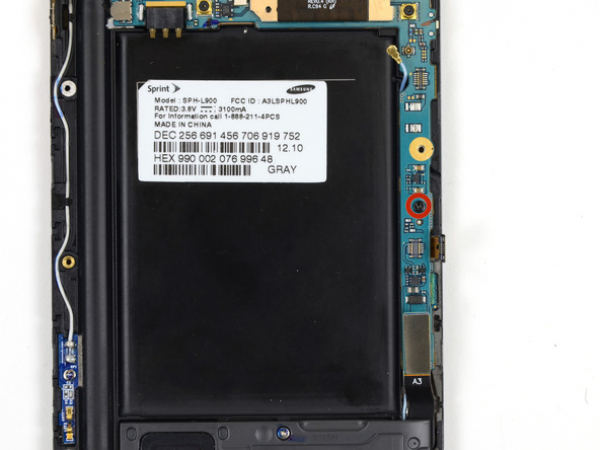

Verwijder de 3 mm Phillips # 00 schroeven waarmee het moederbord aan het scherm vastzit.

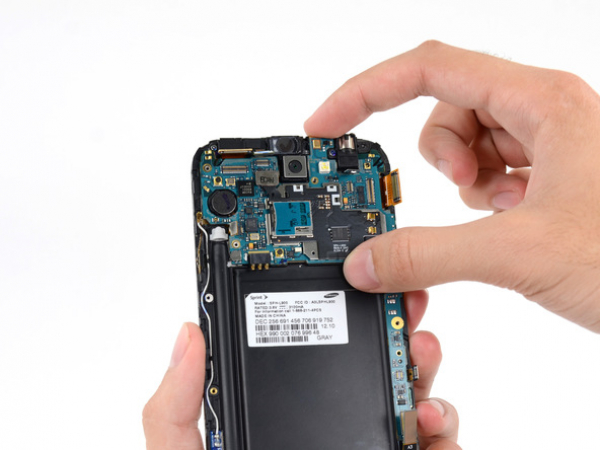

Verwijder voorzichtig het moederbord.

Houd het moederbord bij de rand vast om schade te voorkomen. Wees voorzichtig dat het niet blijft haken aan de kabels wanneer u het losmaakt van het scherm.

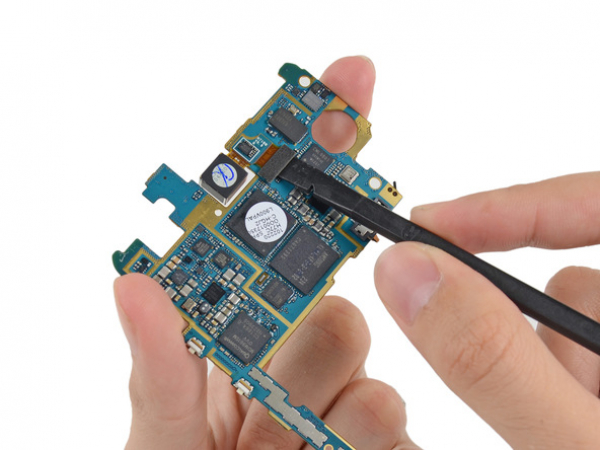

Ontkoppel de kabelconnector van de camera aan de achterkant met behulp van een spudger.

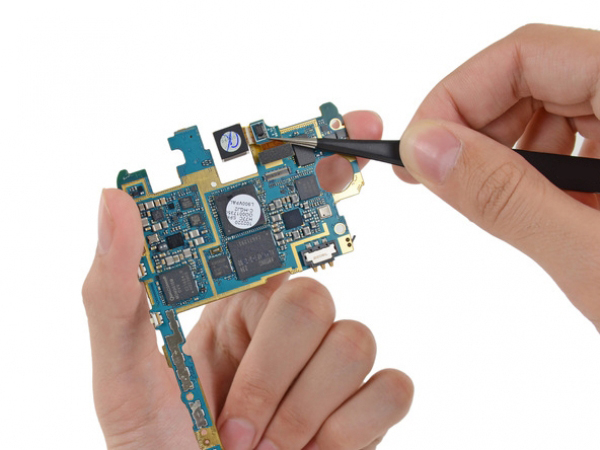

Gebruik een pincet, of uw vingers, om de camera aan de achterkant te verwijderen.
